發電機勵磁仿真系統

HFZ-01發電機勵磁仿真系統概述
        發電機勵磁系統是發電機組重要的實時在線控制核心設備，其性能指标及功能直接影響發電機機組及電網的安全可靠運行，所以一直受到用戶及電網相關主管部門重點關注。随着微機技術在的勵磁系統中的普及應用，勵磁系統各項功能及性能指标越來越不透明，雖然一些區域主管技術部門對相關設備廠家送檢裝置的模型等進行了嚴格的标準比對檢測，但由于每套設備在實際投運時檢測試驗不完全（某些試驗屬于破壞性試驗，存在不安全因數），導緻實際投入運行的勵磁系統的安全可靠性低，特殊功能的技術指标不達标，當電網、發電機出現非正常事故狀态時，勵磁系統存在的缺陷及指标不達标将無法保證發電機及電網的安全及穩定（某集團公司排查下屬600餘台機組勵磁設備，設備良好率爲0）。
        基于上述行業現狀，結合我公司從事20餘年勵磁設備研制生産工程經驗，我公司與國内某核電工程公司聯合研制了HFZ-01型發電機勵磁仿真系統，用于停機狀态下全面排查勵磁系統的各種隐患。該系統填補了國内勵磁系統測試領域的空白，革命性的改變了以往發電機組檢修後勵磁系統盲起的現狀，使勵磁系統由開機前的未知到可知、可控的，實現勵磁系統零故障零隐患啓動，避免勵磁系統帶隐患運行，全面提高發電機及電網的安全可靠運行。

HFZ-01發電機勵磁仿真系統的作用
   安全效益
        對發電機重要設備勵磁系統進行全面檢測，消除安全隐患，提高發電機組合電網運行的安全、穩定；
         消除特殊試驗項目對電網、發電機及勵磁設備可能産生的設備安全危害；
         消除特殊試驗項目可能産生的人員安全危害
   經濟效益
         節約運維成本：提高發電機組檢修運維效率；縮短發電機組啓動測試時間，節約成本，增加發電收益。
         提高發電機組運行效率：實現勵磁系統在發電機停機狀态下全方位的靜态、空載、并網試驗、全面排查勵磁系統隐    患，聽歌發電機組運行效率；針對勵磁系統無損檢測，及時消除設備缺陷和故障，延長勵磁裝置安全可靠使用壽命。
         培養專業的勵磁系統技術人員：爲勵磁系統調試、維護人員提供一個方便的試驗平台，培養更加專業的勵磁系統技     術人員。

HFZ-01發電機勵磁仿真系統适用範圍
HFZ-01發電機仿真儀内置勵磁機和發電機數學模型所适應的勵磁系統，适于三機勵磁、兩機一變無刷勵磁、自并激靜止勵磁發電機組勵磁系統，包括：
  1、三機勵磁系統：
        輸入勵磁電壓：               0V～300V DC
        輸出發電機交流電壓：         0V～150V AC
        輸出發電機電流：                    0A～5A  AC
        輸出交流勵磁電流：            0A～2.5A  AC
        輸出直流勵磁電流：            4～20mA
  2、兩機交流勵磁系統：
        輸入勵磁電壓：               0V～300V DC
        輸出發電機交流電壓：         0V～150V AC
        輸出發電機電流：                    0A～5A  AC
        輸出交流勵磁電流：            0A～2.5A  AC
        輸出直流勵磁電流：            4～20mA
  3、自并激勵磁系統：
        輸入勵磁電壓：               0V～500V DC
        輸出發電機交流電壓：         0V～150V AC
        輸出發電機電流：                    0A～5A  AC
        輸出交流勵磁電流：            0A～2.5A  AC
        輸出直流勵磁電流：            4～20mA

HFZ-01發電機勵磁仿真基本功能
       發電機靜态時勵磁系統零起升壓試驗
       發電機靜态時勵磁系統階躍試驗
       發電機靜态時勵磁系統V/F試驗
       發電機靜态時勵磁系統雙套切換試驗
       發電機靜态時勵磁系統手動/自動切換試驗
       發電機靜态時勵磁系統短路升流試驗
       發電機靜态時勵磁系統并網帶負荷試驗
       内置勵磁機和發電機數學模型
       測試狀态輸出3路電壓和6路電流滿足狀态測量校準
       測試狀态電壓、電流幅值、頻率、相位可調
       控制參數的存儲、修改采用了智能防誤改或篡改技術
       開關量的輸入、輸出，進行了嚴格的電氣隔離
       完善短路、過流、過溫保護，蜂鳴器報警

仿真系統主要性能
        采用32位DSP處理器TMS320F28335PGFA，主頻150MHz
        采樣Altera Cycion III EP3C10E144 FPGA
        16位AD進行交流采樣
        快速FFT交流采樣算法
        16位高速DA輸出
        高保真線性功放
        軟件算法輸出高質量正弦波
        30～75Hz的頻率輸出範圍
        隔離的RS-232C通訊接口
        調節器運算周期：3 ms/次
        故障信号定位、顯示
        開環測試狀态提供1路三相電壓、4路三相電流、1路4-20mA信号
        液晶顯示單元，提供直觀、全面的人機界面
        便攜式設計
        工作溫度：－25℃～＋60℃

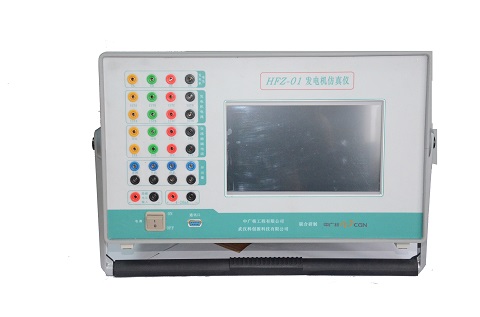

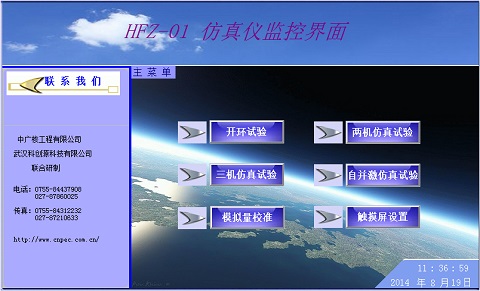

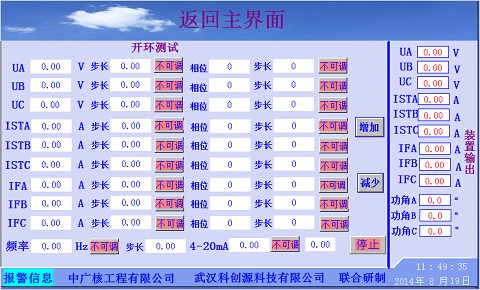

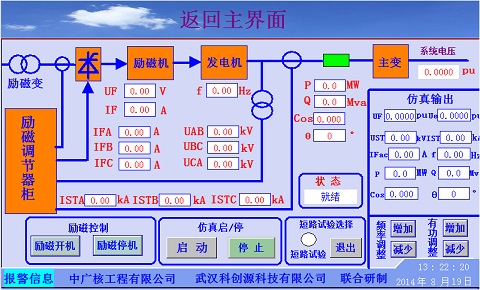

仿真系統界面
