低壓機組整站一體化

     本系統具有結構簡單、設計新穎、綜合自動化程度高、産品應用最新、集成度高、最新的網絡技術等優點，在一套系統中包含水機控制、功率智能控制、發電機保護、同期、發電機溫度巡檢、轉速檢測、微機勵磁、主變保護、直流電源、遠程控制、廠用饋電控制等單元。

控制系統主要功能：
     1）、一鍵式自動開機并網發電
     2）、遠程開停機智能控制
     3）、運行/停機智能在線監測，實現自動化無人值守（電氣部分）
     4）、低功率智能停機
     5）、最優化智能運行方式，可确保發電機處于最優化運行狀态
     6）、微機勵磁控制，可實現恒壓、恒無功、恒功率因數智能運行方式
     7）、微機自動同期、手動檢同期雙冗餘并網配置
     8）、高精度發電機電量和非電量檢測，包括發電機三相定子電壓、電流、有功、無功、功率因數、頻率、轉速、網壓、網頻等等
     9）、完備的綜合保護功能
    10）、水機控制
    11）、溫度巡檢（0~16路可選），标準配置8路巡檢功能
    12）、參數密碼及智能越線保護，防止随意或失誤修改造成設備不正常運行或誤動作




控制系統主要特點：

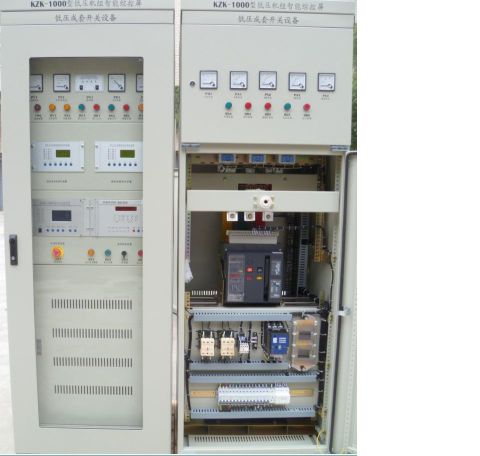

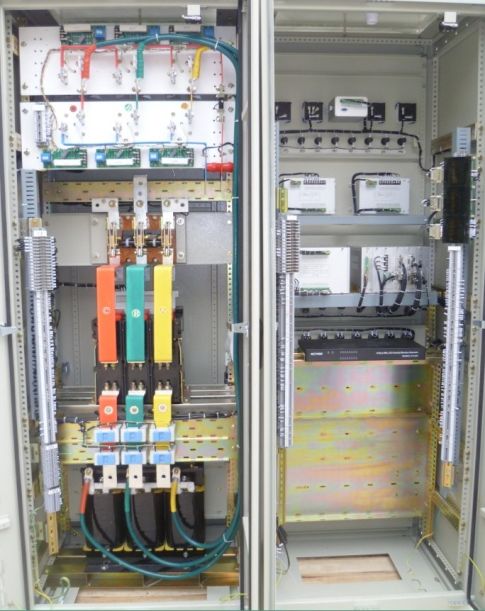

    1）、發電機核心控制單元全部集成于綜合控制屏内，接線簡單，維護方便。
    2）、控制屏由HZK-1000發電機自動化控制裝置及HAVR-06B微機勵磁控制裝置構成核心控制單元，集成度高，控制功能強大，外部接線簡單，穩定性、可靠性大大提高，優于PLC型控制裝置。
    3）、HZK-1000發電機自動化控制裝置集溫度巡檢、電量/非電量檢測、保護、自動同期、發電機開停機、智能運行控制、遠程控制于一體。
    4）、HZK-1000發電機自動化控制裝置采用多CPU系統，功能單元采用高防護、抗震型軟連接技術，全面适應一體化屏體的運行要求，高性能、高可靠性。
    5）、HZK-1000發電機自動化控制裝置核心處理器采用TI公司高性能32位浮點DSP ，既保證了CPU的高速高性能，又避免了對周邊輔助元件的射頻幹擾。
    6）、HZK-1000發電機自動化控制裝置采用高精度交流采樣技術，通過傅裡葉計算和小波分析等技術準确的檢測發電機的各種模拟電量信号，爲發電機的控制、保護和同期功能提供快速準确的數據。
    7）、HZK-1000發電機自動化控制裝置采用大屏幕液晶全中文顯示，使裝置的運行和檢測全透明化。
    8）、HZK-1000發電機自動化控制裝置配置了完善的通訊口功能、可以方便的實現GPS對時、遠程控制等功能。後期通過簡單的軟件硬件匹配，可實現區域智能調度及無線數據傳輸及控制功能。
    9）、HZK-1000發電機自動化控制裝置全面适應和滿足各種調速、勵磁裝置的要求，實現“寬口徑”配套運行。
   10）、獨立CPU的溫度巡檢單元，8路、16路可選，除爲核心控制單元提供溫度檢測值外，還獨立輸出超溫報警（異常和保護）信号，全面提高了發電機過熱保護功能。
   11）、HAVR-06B微機勵磁裝置全面借鑒了ABB、西門子、GE、巴斯勒以及南瑞、廣科等國内外先進勵磁設備的技術，吸收了公司十多年在大中小型發電機勵磁裝置的經驗，專爲低壓機組自并激勵磁方式研發的高性能低成本勵磁裝置。
   12）、HAVR-06B微機勵磁裝置采用交流采樣技術，大幅提高勵磁控制的精度和穩定性。
   13）、HAVR-06B微機勵磁裝置針對小水電處于電網末端及周邊存在大容量（相對于發電機容量）沖擊負荷的特點，設置了智能頻率補償、頻壓匹配等附加控制功能，既滿足常規模式下國标恒壓運行的要求，又可保證在惡劣場所的發電機正常穩定運行。
   14）、HAVR-06B微機勵磁裝置具有無電黑啓動功能，可以實現無廠用電（裝置無電）情況下的自動建壓、穩定控制功能。
   15）、HAVR-06B微機勵磁裝置配有自動循環數碼顯示，可實現遠距離的直觀觀察。
   16）、HAVR-06B微機勵磁裝置配置了Modbus-RTU/CDT91雙規約、RS485/RS232C雙硬件可選模式的對外通訊功能，可以滿足各種監控及各種控制裝置的配套運行要求。
   17）、HAVR-06B微機勵磁裝置采用3相全控橋功率單元配置，爲發電機提供高質量的磁場電流。
   18）、HAVR-06B微機勵磁裝置配置了三相式勵磁變壓器，實現發電機定子與轉子的電氣隔離，既提高了勵磁裝置的可靠性和調節品質，又減少了發電機定子的不利影響，同時還減少了裝置對人身的不安全環節。
   19）、控制屏配設主變保護，全面監控變壓器的電壓、電流、功率、零序、負序、溫度、瓦斯等信号，爲主變提供完備的保護功能。
   20）、控制屏除HZK-1000發電機自動化控制裝置内置的自動準同期外，還輔設了獨立的保護、溫巡、轉速檢測、檢同期單元，對發電機提供高可靠的冗餘保護，并可實現特殊工況下的全手動（HZK-1000退出）開機及安全并網運行功能。
   21）、屏體和控制單元統一的人機界面設計，既保證了一體化屏的整體直觀清晰的信号和指示性能（遠距離），又能提供全面、詳細、透明的運行狀态顯示（屏前）。
