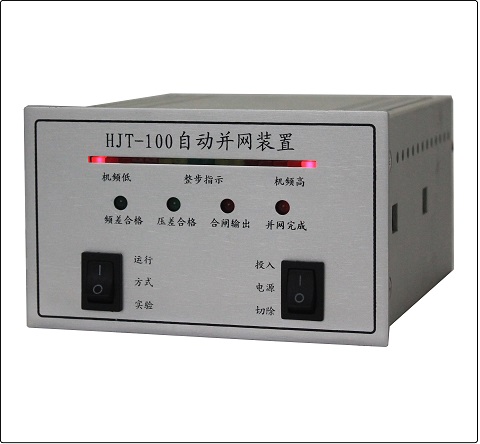

HJT-100自動并網裝置
發布時間：2016-04-21 03:34:31 浏覽量：547
發電機準同期并列是發電廠一項頻繁的日常操作，并網如果有較大的沖擊電流和機械振動對發電機有一定危害，嚴重的非同期并列會造成機組和電網事故。小型發電機組傳統上多采用燈光法或整步表監測法并網，操作人員往往根據經驗把握的合閘時機，對人員要求相對較高，經驗不足者很難把握準确的合閘時機，就可能造成發電機組有較大的沖擊電流，嚴重的使機組産生強烈震動，開關觸點燒壞，開關跳閘機組解列等不良後果。
國内很多廠家生産了自動并網裝置來解決這些問題，也僅僅是對并網條件設置一個關卡而已，并不能達到精确并網點，因此對機組也還存在一定的沖擊。
HJT-100型微電腦并網裝置高精度的實時數據采樣，精确的測量出電壓差、頻率差、相位差，推導出準确的合閘點，實現毫秒級的精度快速無沖擊合閘。裝置性能穩定，操作方便，僅需簡易測試就可應用。
本裝置的基本工作原理是将待并兩側電壓的正弦波作爲信号源，經過快速傅裡葉變換，分别采集信号的電壓值、頻率值、以及兩組信号的相位差。通過微處理器采用科學的方法對其進行處理,準确确定出合閘輸出時刻并及時驅動合閘輸出信号。
本裝置将相位差在面闆上用一長條發光二極管動态顯示，方便直觀地觀測相位差周期及其變化，燈光條變化快慢和方向表示相位差值的變化趨勢：中間的兩綠燈亮起時，表示相位差合格，燈光條完全不亮或者隻有最邊上的紅燈亮，表示相位差在90°以上。燈光條的變化快慢反映頻差大小，燈光條變化方向表示是機端或系統側的高低，非常直觀地觀察到相位差的周期及其變化：燈光條從左邊開始亮起，表示機端頻率低于系統頻率，反之，則表示機端頻率高于系統頻率。
